組合式變速馬達(US系列)

名稱：組合型變速馬達(US系列)
說明：
．ＵＳ組合式調速馬達
．透過連接線，無須另外配線
．適合用於單一方向調速場合
．調速範圍：９０～１７００ｒｐｍ
．馬力：６Ｗ～９０Ｗ
．ＵＳ組合式

分類: AC小型減速馬達

描述

AC組合式變速馬達(US系列)規格尺寸圖及下載

可逆式無段變速馬達規格表

組合式無段變速馬達尺寸圖-1

組合式無段變速馬達尺寸圖-2

組合式無段變速馬達控制選用表

感應式無段變速馬達規格表

控制器控制器看法

組合式變速馬達(US系列)特性表

組合式無段變速馬達-感應式

組合式無段變速馬達-可逆式

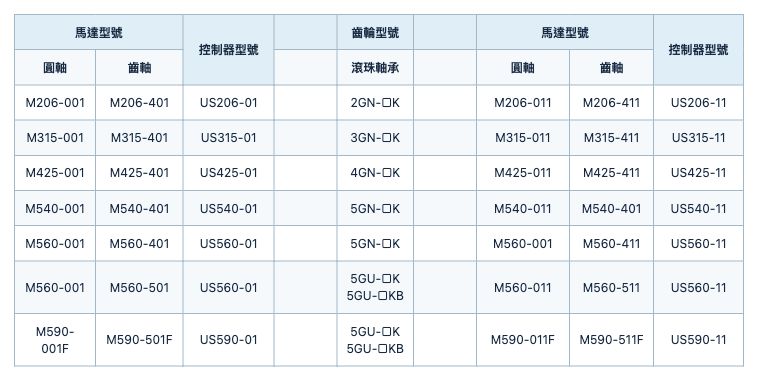

單相110V

單相110V

馬達型號		控制器型號		齒輪型號		馬達型號		控制器型號
圓軸	齒軸	控制器型號		滾珠軸承		圓軸	齒軸	控制器型號
M206-001	M206-401	US206-01		2GN-□K		M206-011	M206-411	US206-11
M315-001	M315-401	US315-01		3GN-□K		M315-011	M315-411	US315-11
M425-001	M425-401	US425-01		4GN-□K		M425-011	M425-411	US425-11
M540-001	M540-401	US540-01		5GN-□K		M540-011	M540-401	US540-11
M560-001	M560-401	US560-01		5GN-□K		M560-001	M560-411	US560-11
M560-001	M560-501	US560-01		5GU-□K 5GU-□KB		M560-011	M560-511	US560-11
M590-001F	M590-501F	US590-01		5GU-□K 5GU-□KB		M590-011F	M590-511F	US590-11

組合式無段變速馬達-感應式

組合式無段變速馬達-可逆式

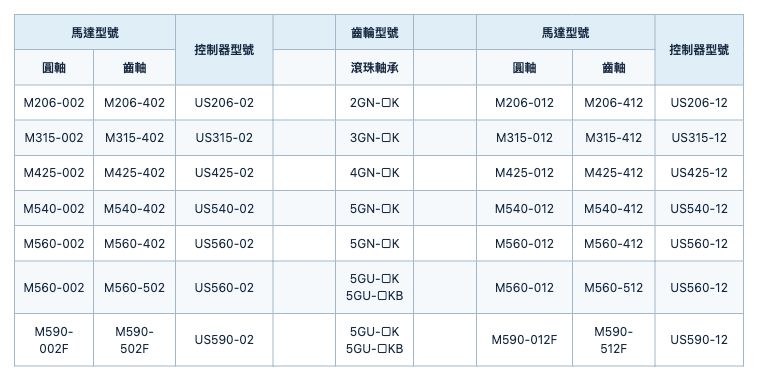

單相220V

單相220V

馬達型號		控制器型號		齒輪型號		馬達型號		控制器型號
圓軸	齒軸	控制器型號		滾珠軸承		圓軸	齒軸	控制器型號
M206-002	M206-402	US206-02		2GN-□K		M206-012	M206-412	US206-12
M315-002	M315-402	US315-02		3GN-□K		M315-012	M315-412	US315-12
M425-002	M425-402	US425-02		4GN-□K		M425-012	M425-412	US425-12
M540-002	M540-402	US540-02		5GN-□K		M540-012	M540-412	US540-12
M560-002	M560-402	US560-02		5GN-□K		M560-012	M560-412	US560-12
M560-002	M560-502	US560-02		5GU-□K 5GU-□KB		M560-012	M560-512	US560-12
M590-002F	M590-502F	US590-02		5GU-□K 5GU-□KB		M590-012F	M590-512F	US590-12

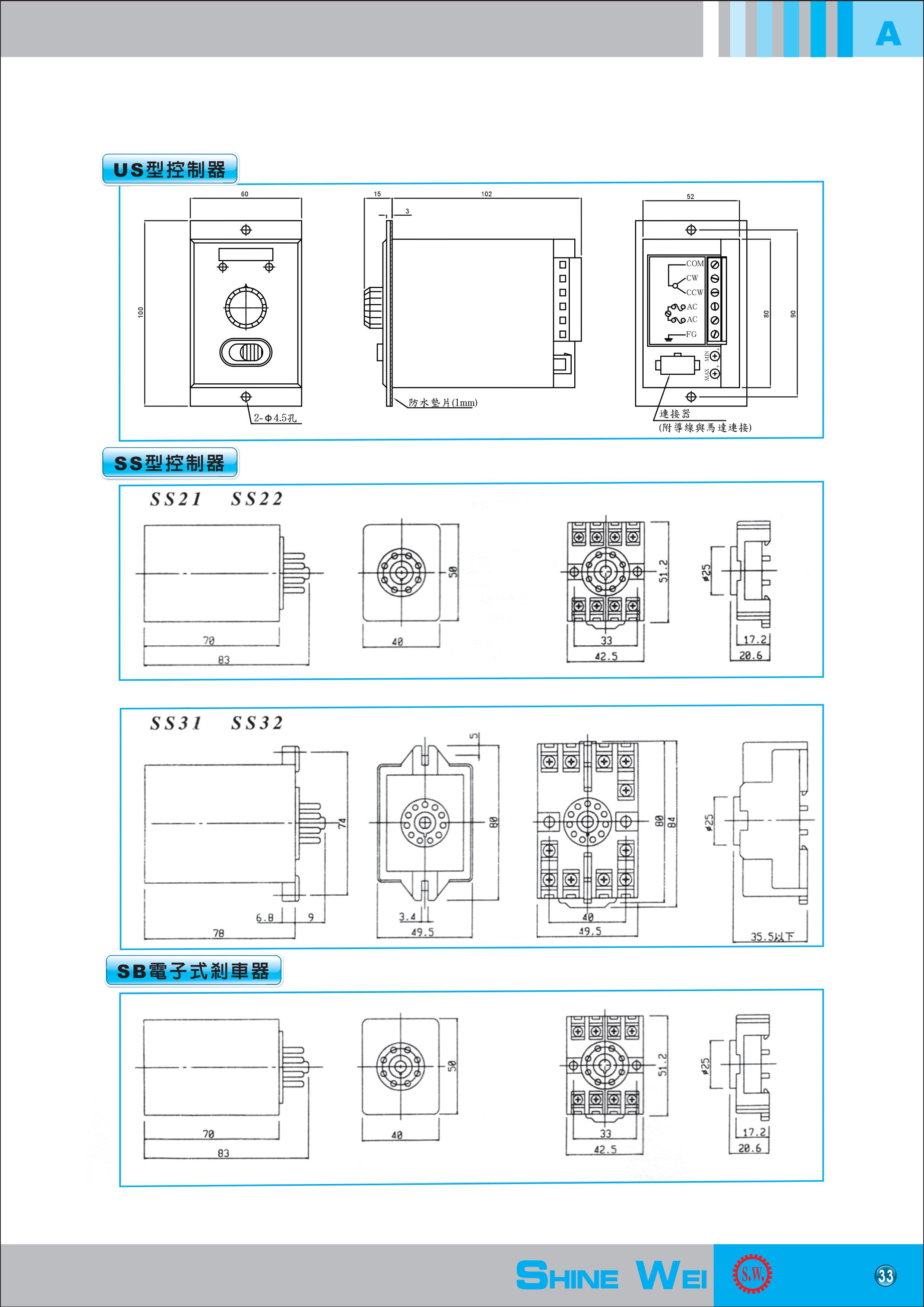

US型控制器圖
